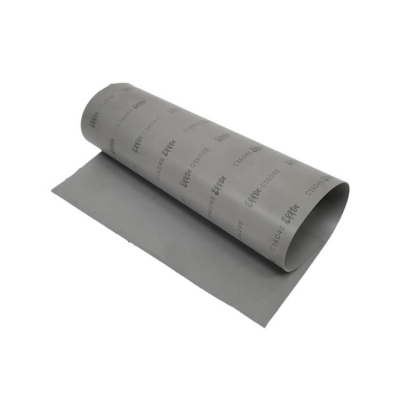

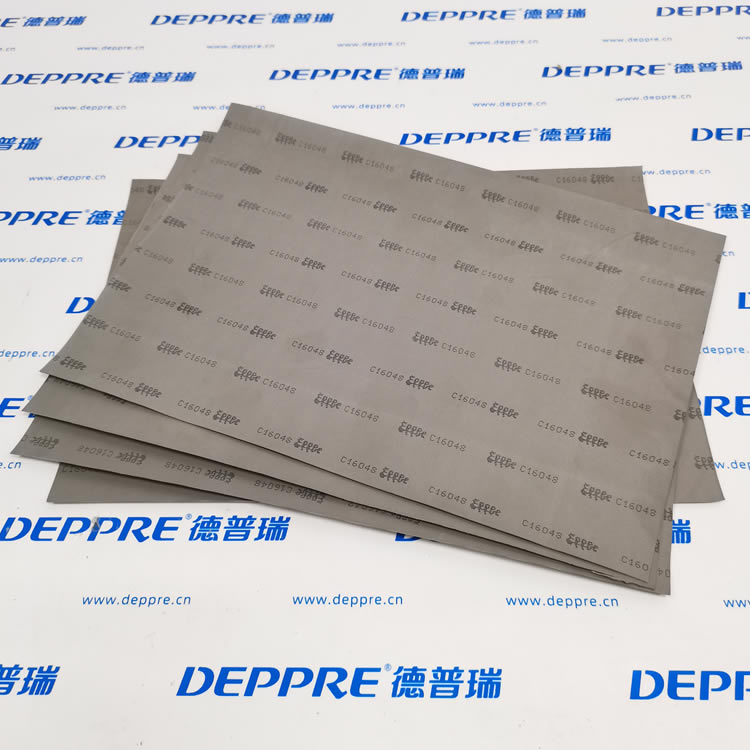

EFFBE 涂层织物隔膜 603C‑AG550‑0,55MM
- 品牌：EFFBE
- 型号：603C‑AG550‑0
- 产地：德国
- Tags: EFFBE,涂层织物隔膜,603C‑AG550‑0,55MM
产品介绍
EFFBE 603C‑AG550‑0,55MM 涂层织物隔膜（精密膜片）完整解析
一、品牌与产品定位
德国 EFFBE（埃弗贝），603C‑AG 系列为织物增强弹性隔膜基材，专用作隔膜气缸、比例调节阀、计量泵、压力传感器的核心弹性膜片，具备极低迟滞、双面等有效承压面积、耐介质腐蚀、高疲劳寿命特性，是精密气动 / 液压控制元件的核心材料。
二、完整型号分段释义：603C‑AG550‑0,55MM
60：弹性体肖氏硬度 60 Shore A，软硬适中，兼顾弹性与耐磨
3：弹性体配方系列编号
C：弹性体基体材质 CR 氯丁橡胶（耐油、耐老化、耐弱酸弱碱）
AG：中间增强织物基材 聚酰胺 PA 尼龙布，大幅提升抗拉、抗撕裂、爆破强度
550：标准爆破强度 550 N/cm，代表膜片抗撕裂承载能力
0,55MM（欧洲逗号 = 小数点）：膜片总厚度 0.55mm，超薄型，行程响应极快、迟滞极小
三、复合层结构（三层复合）
表层：CR 氯丁橡胶涂层，隔绝介质、密封防渗漏
中间层：AG 尼龙增强织物，承受拉伸压力，防止鼓包撕裂
底层：CR 氯丁橡胶，保证双面介质兼容、均匀形变
优势：双面有效作用面积完全相等，正反受压形变一致性无偏差，是精密调节的关键基础特性。
四、核心技术参数
厚度：0.55 mm（超薄款）
硬度：60 Shore A
爆破强度：550 N/cm
工作温度区间：-30 ℃ ～ +100 ℃
适配介质：含油压缩空气、润滑油、弱酸、酒精、弱碱溶液
迟滞特性：Hmax ≤ 0.1% DG，DLM ≤ 0.02 DG，几乎无回程滞后，高精度调节专用
摩擦特性：无粘滞效应，往复运动无卡滞
耐疲劳：数百万次往复形变无开裂、永久形变极小
供货形态：整卷卷材（标准 1×10㎡），可按图纸冲切为圆形 / 异形隔膜成品
五、工作原理（隔膜类元件通用）
1. 压力驱动形变原理
介质压力作用在膜片单侧表面，三层复合结构均匀发生弹性挠曲形变；中间尼龙织物限制过度拉伸，橡胶层提供密封回弹；撤压后依靠 CR 橡胶自身弹力完全复位。
因双面有效面积一致，正反加压的形变曲线完全重合，消除普通单层橡胶膜片的压力偏移误差。
2. 控制场景细分原理
隔膜计量泵
压力交替推动膜片往复挠曲，腔体容积周期性变化，完成介质吸入 / 定量排出；超薄 0.55mm 膜片形变灵敏，微量介质计量精度高。
比例调节阀 / 二进制流量阀
气压 / 液压微小压力变化即可带动阀芯位移，极低迟滞保证流量线性调节，无回程漂移。
压力传感膜片
压力转化为膜片微小位移，搭配位移传感器输出标准信号，用于精密压力监测。
隔膜气缸（无杆驱动）
压缩空气推动膜片产生直线推力，无活塞杆摩擦，洁净无泄漏，适合无尘、真空、食品 / 医疗工况。
六、产品核心优势
超薄低迟滞，高精度控制
0.55mm 薄型结构，形变响应毫秒级，迟滞＜0.1%，适配 Matrix 二进制流量阀、精密比例阀等高精度气控设备。
织物增强，高强度长寿命
尼龙夹层大幅提升爆破强度，长期往复数百万次不撕裂，替代普通单层橡胶膜片，降低设备维护频率。
宽温耐腐蚀
-30~+100℃稳定工作，兼容油气、弱酸、酒精等工业介质，耐老化不易硬化开裂。
双面等面积设计
正反承压性能完全对称，不存在压力零点漂移，精密调节设备必备特性。
无粘滞摩擦
表面特殊涂层，往复运动无吸附卡顿，高低频动态调节稳定。
七、典型适用场景
1. 精密气体流量控制设备
Matrix 868 系列二进制数字流量阀、比例流量调节阀内部核心隔膜；实现 0~256 级精准气体配比、微量供气控制（医疗呼吸机、色谱分析仪、汽车排放检测设备）。
2. 隔膜计量泵 / 微量加药系统
化工、水处理微量药剂定量输送，超薄膜片保证极小排量精准输出，耐化学介质腐蚀。
3. 无杆隔膜气缸
食品包装、半导体无尘设备、医疗仪器洁净驱动机构，无活塞杆泄漏污染，洁净工况专用。
4. 压力变送器 / 差压传感器
工业流体微小压力检测，膜片微小形变转化电信号，高精度压力监测。
5. 印刷、纺织张力调节单元
气压张力控制器内部弹性膜片，持续稳定输出缓冲推力，控制卷材张力均匀。
6. 实验室精密分析仪器
光谱仪、气相色谱仪载气稳压模块，极低迟滞保证气体流量长期稳定。
